Fresamento

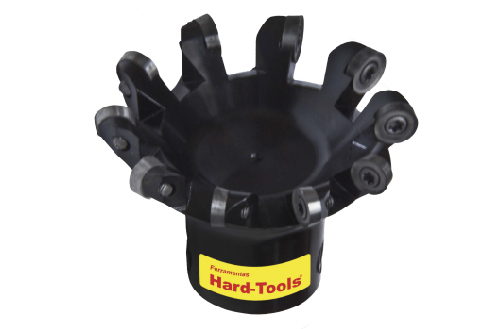

Família: A252 - Cabeçote Maxi-Milling A252-10Produtos e medidas

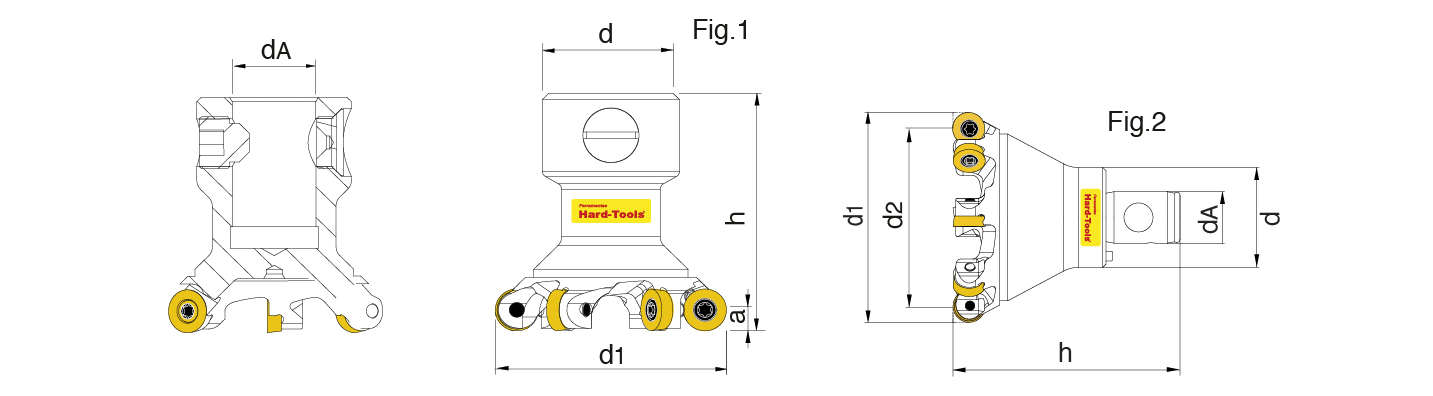

Produtos | d1 | d2 | h | a | d | dA | Figura | COTAR |
A252.38.R.05-10 CM | 38 | 28 | 54.4 | 5 | 32 | 16 | 1 |
|
A252.38.R.05-10 TOOLING | 38 | 28 | 44 | 5 | 32 | 16 | 1 |
|
A252.54.L.06-10 CM | 54 | 44 | 54.6 | 5 | 35 | 19 | 1 |
|
A252.54.R.06-10 CM | 54 | 44 | 56.8 | 5 | 32 | 16 | 1 |
|
A252.654.L.08-10 ABS-CM | 65.4 | 55.4 | 70.5 | 5 | 31 | 16 | 2 |
|
A252.66.L.08-10 TOOLING | 66 | 56 | 47.5 | 5 | 32 | 16 | 1 |
|
A252.745.L.10-10 CM | 74.5 | 64.5 | 54.6 | 5 | 38 | 19 | 1 |
|
A252.760.L-10-10 TOOLING | 76 | 66 | 67.5 | 5 | 38 | 20 | 1 |
|
